高速电梯

豪华引领 彰显品味价值

用“创新”精神领跑时代前沿，将精湛工艺融入尖端智能，在21世纪的节能浪潮中，诠释出上层智者的高效与稳健，以动静一体的尊崇个性演绎着成功者独具的领袖风范。
随着中国城市化进程的不断加快，高层写字楼与酒店拔地而起，超高速和大容量电梯的市场前景广阔，同时，对于电梯的速度和载重要求越来越高。作为电梯行业的领军品牌的三荣电梯经过攻坚、奋战，研制出更前沿、更稳健、更高效、更优质的高速电梯，源源不断地为品牌电梯注入新的活力！

产品介绍

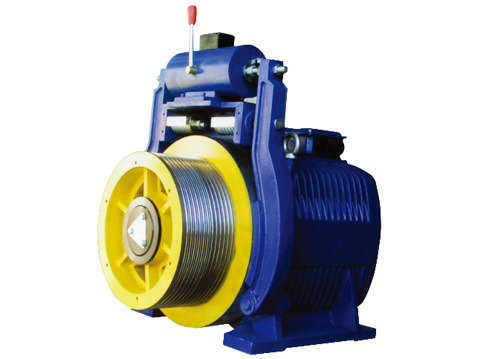

曳引机

强劲澎湃的动力，体现了高科技的魅力，超低的运行嗓音，得益于高精细的加工工艺。节能环保的设计，映衬出对绿色生态的追求。

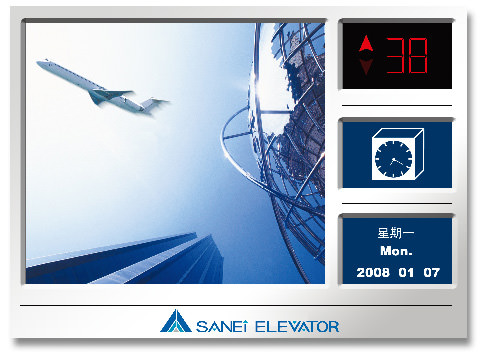

豪华门楣LCD显示器

显示屏幕色彩艳度和亮度都有不俗的表现。无论是动态图像还是静态文字都能够犀利的显示。

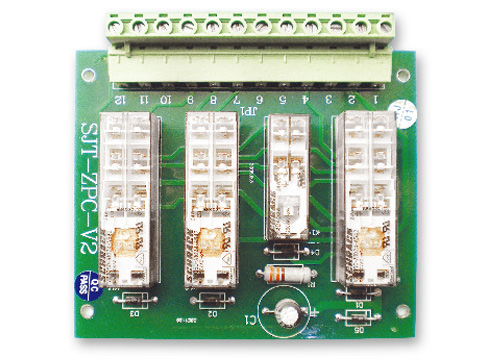

提前开门，门区蠕动控制板

SN-2002-11

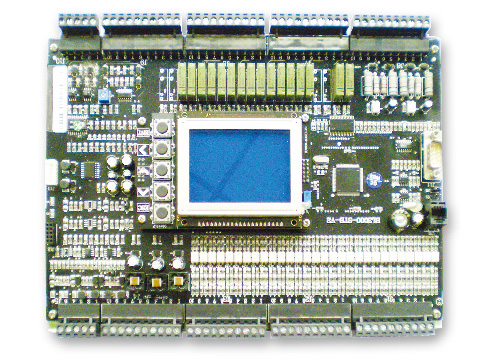

SN 3000型主板

蓝色背景高亮度大屏幕的人机对话界面，超强的运算速度更显功能强劲。

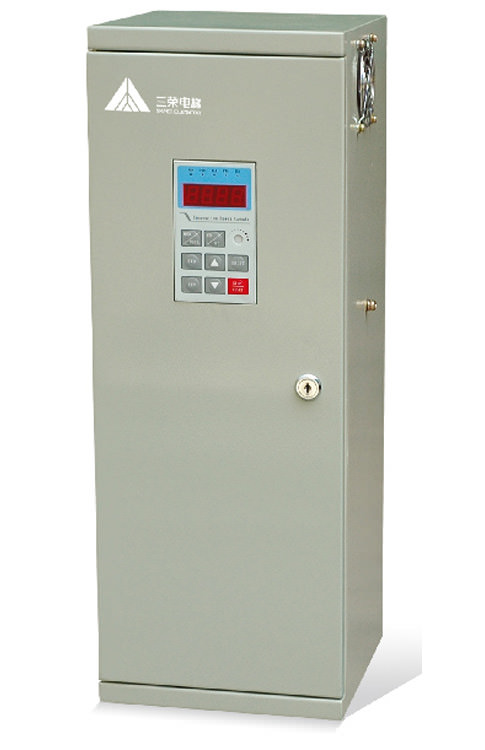

能量反馈装置

SN-2002-11

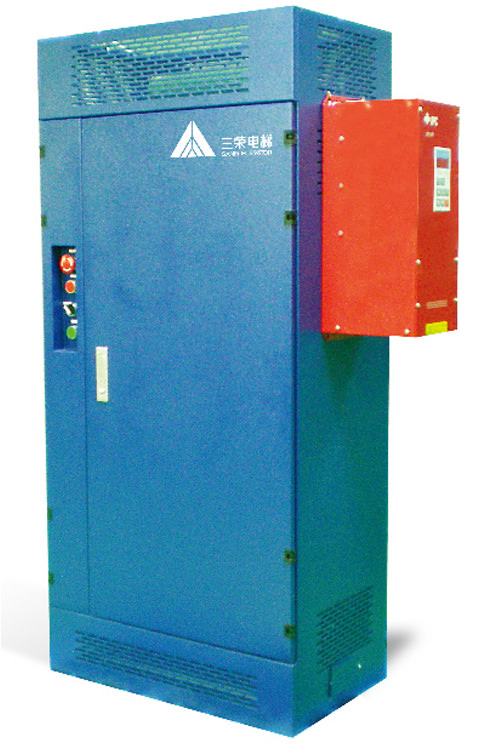

高速电梯控制系统

SN-2002-11

高效、高端的智能化设计，全力打造金领式运载标准

商务领域，高效至上。为大幅提升商务电梯的服务效能，三荣通过采用全电脑智能型控制系统，实现多微机、模块化、网络化控制等智能管理，将电梯运行情况即时反馈，为客户提供更高效的金领服务。

高速，引领进取之路

三荣打破了外资电梯品牌在超高速电梯领域的技术垄断，成功研制8.0m/s的超高速电梯。SN系列商务电梯以净高2.8m的轿厢与8.0m/s的高速，引领您步入高速旅途。

采用新型减震装置

在轿厢体与轿厢架之间设置减震装置，对电梯运行过程中产生的振动起到良好的阻隔作用，确保电梯平稳舒适；其组合型的轿壁连接，能够确保轿厢内的良好静音效果和空气气压的封闭及稳定。

采用超高速电梯串行控制系统

控制系统方面采用双32位网络化智能型串行通讯电梯专用控制系统。该系统使CPU运算速度大大提高。四层板表贴工艺，CAN总线串行通讯，从而保证了大量数据的高速、可靠传送。

采用终端减行技术

超高速电梯要求的底坑缓冲距离较长，如果能够保证轿厢到达终端缓冲器之前将速度限制在一个较低的值，则可以相应减小底坑的深度及顶层的高度。采用终端减行程技术，就是在保证系统的安全性前提下达到缩短缓冲行程的目的。

一体式控制系统，开辟绿色新历程

三荣一体式控制系统是新一代智能化矢量型一体化控制系统，集成双32 位电脑系统、全CAN串行通信、闭环矢量控制技术、无载荷传感器载荷补偿起动技术、新型PWM 死区补偿技术等，将电梯控制和驱动有机结合，将Canbus、Modus通讯完美结合，真正实现一体化，使整个装置结构紧凑、体积缩小、接线减少、可靠性增加，操作更简捷、更具经济性。

选配能量再生回馈技术，奏响绿色新乐章

产生的高纯净度再生能量，卸下电网负担，保持了电梯机房正常“体温”，延长电梯寿命，消减谐波污染，净化电网环境，将电梯耗能量降低了30%~70%。提高运行舒适性、实现完美驾驭。

更丰富的配置，全方位地呵护

科学的群控管理系统，高效的故障自诊断体系，灵敏的光幕门安全保护，先进的小区监控，可靠的地震运行功能，均体现无微不至的客户关怀。

技术参数表

额定载量



载重人数（人）拖动方式额定速度(m/s)轿厢净尺寸（mm）开门尺寸（mm）井道尺寸（mm）机房尺寸（mm）顶层净高（mm）底坑深（mm）
宽深宽高宽深宽深高
ABEFCDRTHQP
100013V

V

V

F

2.5/3.0/4.0160015009002100220022503000420030004600/5100/60002800/3300/4000
1150152.5/3.0/4.0185014009002100270021503000420030004600/5100/60002800/3300/4000
1250162.5/3.0/4.01950140011002100270022003000420030004600/5100/60002800/3300/4000
1350182.5/3.0/4.01950150011002100270023003000420030004600/5100/60002800/3300/4000
1600212.5/3.0/4.01950175011002100270025003500420030004600/5100/60002800/3300/4000
6.0/8.01850180011002100250027004000450040006800/75005800/6200
1800246.0/8.02000180011002100270027004000450040006800/7500580/6200

详情见电脑版

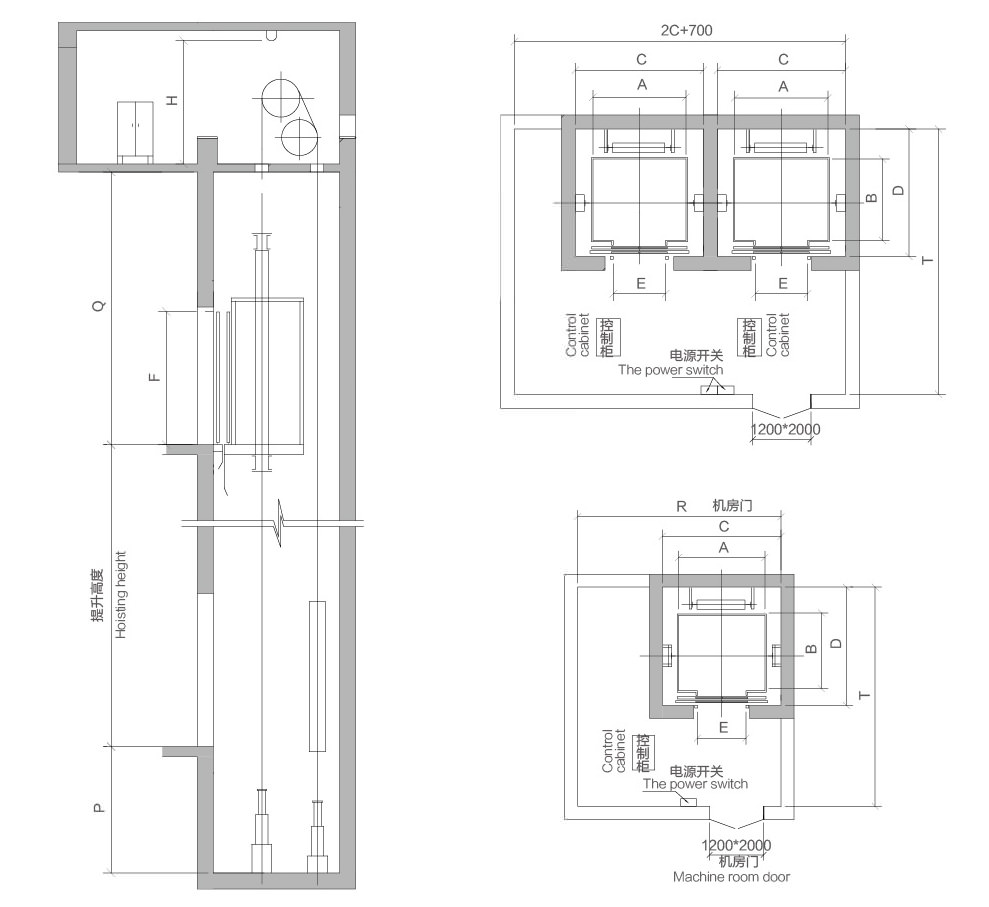

井道布置图

标准功能

完美功能

功能名称



功能说明

>自动运行电梯根据给定指令自动运行、停车、开关门。
>司机运行电梯根据给定指令自动运行、停车、手动关门。
>检修运行检修状态时，通过操作慢上慢下按钮，使电梯检修速度运行。
>自动关门延时轿门完全打开后，保持开门状态，经过延时后自动关门。
>本层外召开门电梯正在关门或已关门但未启动，若本层外召，则重新开门。
>光幕保护光幕被遮档时，关门动作立即停止自动开门。
>超载不关门超载时不关门，超载灯亮，蜂鸣器鸣响，轿厢内响起CZ或超载字符，电梯不启动。
>满载直行达到额定载荷时，只响应内选，不响应外召。
>自动照明控制规定时间内，电梯没有收到运行指令，照明自动熄灭，有指令时自动打开。
>消防返回基站消防开关启动,所有指令均被取消,电梯立即驶往指定救援层站停靠。
>误操作消除重复操作内选按钮，即开撤销误选登记。
>重复关门执行关门指令后，在规定时间内门没有关闭到位，重新开门后在关门。
>服务楼层设置电梯仅对所设楼层进行服务。
>基站楼层设定在自动状态，在一定时间内无指令时，轿厢自动运行到设定层站。
>轿内层楼、方向显示轿内显示电梯所在层楼及将要运行的方向。
>司机选择定向根据司机给定指令确定运行方向
>故障诊断当运行时发生故障，自动诊断故障原因，并在控制板上显示，将最近故障信息自动保存。
>安全回路保护安全回路断开，电梯将立刻停止运行。
>门联锁保护全部门联锁都闭合,电梯方能运行。如果运行中门联锁断开或抖动,电梯将停止运行。
>运行接触器保护系统可检测电机回路接触器动作是否可靠,如果发现异常,将停止电梯运行。



标准功能功能说明
>抱闸检测保护通过抱闸臂检测开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时.系统将禁止电梯启动。
>端站换速及楼层号校正系统在运行中检测到端站开关后.电梯将强迫换速并自动校正楼层显示。
>限位保护系统检测到限位开关动作,将立刻停止电梯运行。
>极限保护系统检测到极限开关动作，整个系统将立刻掉电。
>超速保护当电梯上下行超过额定速度1.2倍时,切断控制电源,电梯将停止运行。
>层站层楼、方向显示层站显示电梯所在层楼及将要运行的方向。

选配功能

标准功能功能说明
>贯通门服务设置按照服务设置在相应楼层正确开、关门。
>消防运行消防开关闭合后，系统进入消防运行。
>井联控制两台电梯并联控制，按照快速节能原则自动响应，提高电梯运行效率。
>群控运行系统可同时控制8台电梯运行.功能如并联控制。
>防捣乱电梯运行至最远端楼层清除所有的内选登记,若有负载检测装置，轻载内选最多登记3个。
>应急自动平层运行电网停电后电梯应急自动平层控制装置供电运行平层，让乘客安全离开。
>语音报站在正常运行到站的情况下,利用语音装置告知乘客有关信息。
>轿厢到站钟装于轿厢的电子钟的钟声告知乘梯的乘客电梯已到站。
> 厅外到站钟装于待梯区的电子钟的钟声告知候梯的乘客电梯已到站。
>智能召唤服务只要通过专用的智能输入设备，可使轿厢指令或厅外召映锁定或接通。
>残疾人服务专门为残疾人服务的人机界面。
>电子刷卡系统乘梯时需先刷卡后使用,使无卡或无权限人员无法使用电梯,加大了物业的安全管理,可有效节省大楼电力损耗。
>能量回馈装置使电梯的再生电力提供给大楼内,并有效地活用于大楼内的照明等,减少消耗的电量。
