斜行电梯

斜行电梯

根据工况,斜行电梯在运行原理上采用多样方式,主要有曳引、强制驱动、齿轮齿条、爬绳式等方式来牵引轿厢,牵引角理论上是在0°<α<90°的范围内作斜面运行。乘客和乘坐普通的垂直电梯一样舒适 、便捷,出入方便。特殊需要时还可以变角度运行,这种电梯主要用在桥梁、烟囱、大坝、旅游景点的山坡和军事上的特殊要求。

产品介绍

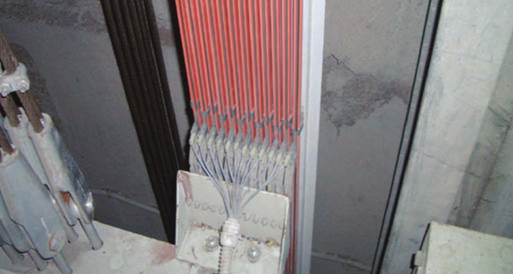

独特信号驳接

利用安全回路采用独特二线载波传输方式,可靠地把轿厢的指令信号与系统的控制连接起来,避免了斜行电梯通常采用的多极角滑架传输的诸多弊端。信号传输可靠,故障率低,免维护,井道信号采用总线四线制串行传输方式。

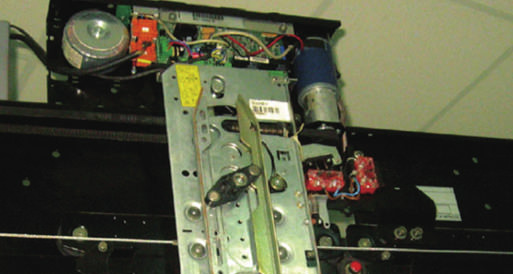

智能门机

智能门机随时跟踪电梯的运行轨迹,从而改变门刀的相对位置,确保电梯在停层时门刀与门球的可靠衔接。

轿厢信号控制自身一体化

采用直流高性能免维护的蓄电池供电,使门机控制自身一体化,并采用驳停层座式自动充电方式来对蓄电池进行补充能源,对整个轿厢来说,只有二根安全回路用有线形式与控制系统连接,(标准规定)轿内照明、通风均采用蓄电池供电,紧急呼叫也采用音频载波技术来加以实现。

技术参数表

额定载量拖动方式额定速度轿厢净尺寸开门尺寸井道尺寸机房尺寸顶层净高底坑深
kgm/sABEFCDRTHQP
额定载量拖动方式额定速度轿厢净尺寸开门尺寸井道尺寸机房尺寸顶层净高底坑深
kg

V

V

V

F

m/sABEFCDRTHQP
10000.5/1.015001800130021002400210035003500260043001400
16000.520002000150022002800235035004000260044001400
20000.520002400160022002950275035004500260045001400
30000.525002600200022003600295043004700280045001400
50000.25/0.530003300260024004450365055005500280048001500/1600

详情见电脑版

标准功能

标准功能功能说明
>抱闸检测保护通过抱闸臂检测开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时.系统将禁止电梯启动。
>端站换速及楼层号校正系统在运行中检测到端站开关后.电梯将强迫换速并自动校正楼层显示。
>限位保护系统检测到限位开关动作,将立刻停止电梯运行。
>极限保护系统检测到极限开关动作,整个系统将立刻掉电。
>超速保护当电梯上下行超过额定速度1.2倍时,切断控制电源,电梯将停止运行。
>层站层楼、方向显示层站显示电梯所在层楼及将要运行的方向。
