医用/担架电梯

倾心呵护关怀备至

三荣充分考虑医用电梯的特殊性，在电梯驱动、功能设计、轿厢设计、扶手细节等方面均严格要求，无微不至，从每一个设计细节上都表现出对生命的尊重。

三荣担架电梯，依据新《住宅设计规范》的规定，专为12层及以上的高层住宅设计，兼具住户日常使用和急救双重功能，其可容纳担架的纵深轿厢，将对高层住宅中需急救的伤病人员有着至关重要的作用。

产品介绍

多种方式开门

井道单侧开门、井道前后分别开门以及前后贯通开门的三种不同开门方式，更灵活匹配医院建筑环境，满足多样化需求。

结构特殊

三荣担架电梯采用深轿厢结构，大载重设计，可满足120急救中心的急救担架车、折叠式急救担架车和软担架的进出要求，打造安全舒适的绿色通道。

急救功能

按下“急救”按钮，可使电梯中途不响应外呼且外呼均显示“担架急用”告知其他候梯者，从而可为病人赢得宝贵的救治时间。

技术参数表

额定载量(kg)载重人数（人）拖动方式额定速度(m/s)轿厢净尺寸（mm）开门方式



开门尺寸（mm）井道尺寸（mm）机房尺寸（mm）顶层净高（mm）



底坑深（mm）底坑深（mm）
宽深宽高宽深宽深高
ABEFCDRTHQPP
100013

VVVF

1.0/1.7511002100中分900210020502500300400025004500/46001400/16001400
旁开18502550

详情见电脑版

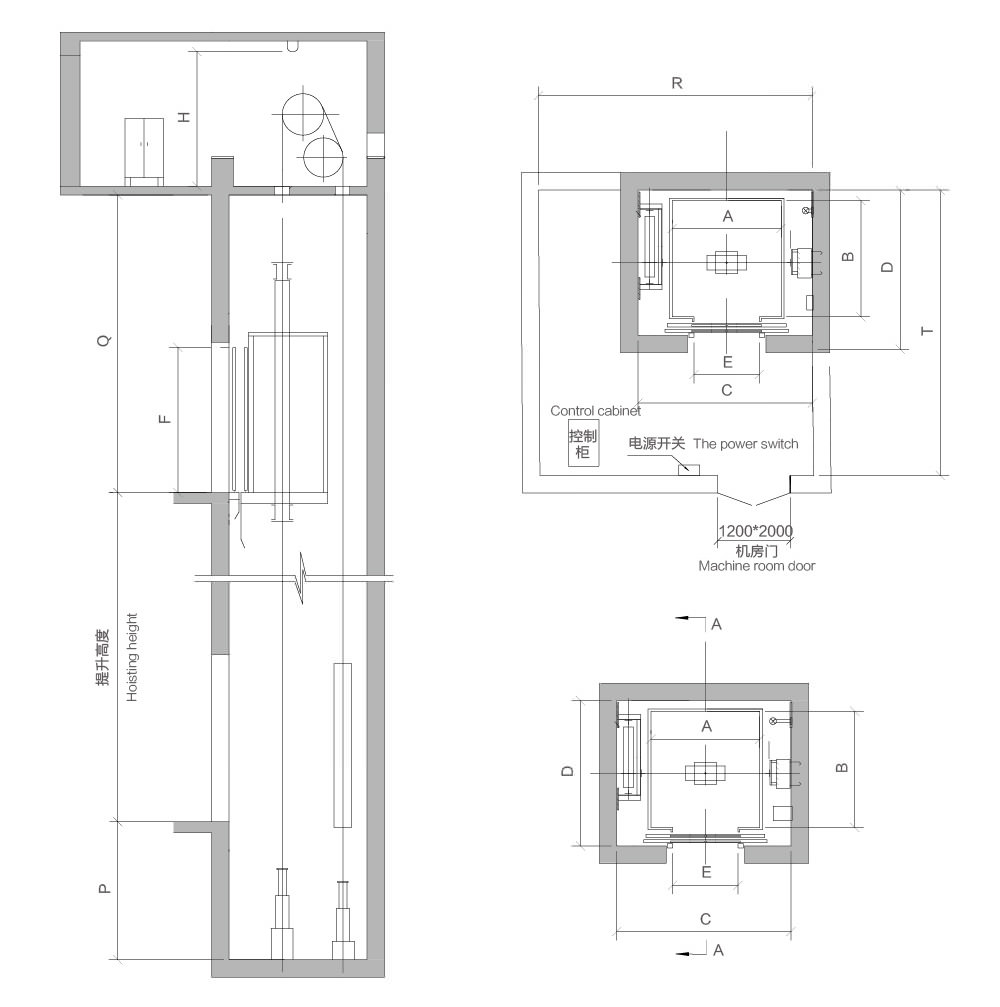

井道布置图

标准功能

完美功能

功能名称



功能说明

>自动运行电梯根据给定指令自动运行、停车、开关门。
>司机运行电梯根据给定指令自动运行、停车、手动关门。
>检修运行检修状态时，通过操作慢上慢下按钮，使电梯检修速度运行。
>自动关门延时轿门完全打开后，保持开门状态，经过延时后自动关门。
>本层外召开门电梯正在关门或已关门但未启动，若本层外召，则重新开门。
>光幕保护光幕被遮档时，关门动作立即停止自动开门。
>超载不关门超载时不关门，超载灯亮，蜂鸣器鸣响，轿厢内响起CZ或超载字符，电梯不启动。
>满载直行达到额定载荷时，只响应内选，不响应外召。
>自动照明控制规定时间内，电梯没有收到运行指令，照明自动熄灭，有指令时自动打开。
>消防返回基站消防开关启动,所有指令均被取消,电梯立即驶往指定救援层站停靠。
>误操作消除重复操作内选按钮，即开撤销误选登记。
>重复关门执行关门指令后，在规定时间内门没有关闭到位，重新开门后在关门。
>服务楼层设置电梯仅对所设楼层进行服务。
>基站楼层设定在自动状态，在一定时间内无指令时，轿厢自动运行到设定层站。
>轿内层楼、方向显示轿内显示电梯所在层楼及将要运行的方向。
>司机选择定向根据司机给定指令确定运行方向
>故障诊断当运行时发生故障，自动诊断故障原因，并在控制板上显示，将最近故障信息自动保存。
>安全回路保护安全回路断开，电梯将立刻停止运行。
>门联锁保护全部门联锁都闭合,电梯方能运行。如果运行中门联锁断开或抖动,电梯将停止运行。
>运行接触器保护系统可检测电机回路接触器动作是否可靠,如果发现异常,将停止电梯运行。



标准功能功能说明
>抱闸检测保护通过抱闸臂检测开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时.系统将禁止电梯启动。
>端站换速及楼层号校正系统在运行中检测到端站开关后.电梯将强迫换速并自动校正楼层显示。
>限位保护系统检测到限位开关动作,将立刻停止电梯运行。
>极限保护系统检测到极限开关动作，整个系统将立刻掉电。
>超速保护当电梯上下行超过额定速度1.2倍时,切断控制电源,电梯将停止运行。
>层站层楼、方向显示层站显示电梯所在层楼及将要运行的方向。

选配功能

标准功能功能说明
>贯通门服务设置按照服务设置在相应楼层正确开、关门。
>消防运行消防开关闭合后，系统进入消防运行。
>井联控制两台电梯并联控制，按照快速节能原则自动响应，提高电梯运行效率。
>群控运行系统可同时控制8台电梯运行.功能如并联控制。
>防捣乱电梯运行至最远端楼层清除所有的内选登记,若有负载检测装置，轻载内选最多登记3个。
>应急自动平层运行电网停电后电梯应急自动平层控制装置供电运行平层，让乘客安全离开。
>语音报站在正常运行到站的情况下,利用语音装置告知乘客有关信息。
>轿厢到站钟装于轿厢的电子钟的钟声告知乘梯的乘客电梯已到站。
> 厅外到站钟装于待梯区的电子钟的钟声告知候梯的乘客电梯已到站。
>智能召唤服务只要通过专用的智能输入设备，可使轿厢指令或厅外召映锁定或接通。
>残疾人服务专门为残疾人服务的人机界面。
>电子刷卡系统乘梯时需先刷卡后使用,使无卡或无权限人员无法使用电梯,加大了物业的安全管理,可有效节省大楼电力损耗。
>能量回馈装置使电梯的再生电力提供给大楼内,并有效地活用于大楼内的照明等,减少消耗的电量。
